Trong các hệ thống tự động hóa đòi hỏi sự chính xác tuyệt đối về vị trí và tốc độ, dòng CPU thông thường đôi khi là chưa đủ. PLC S7-300 CPU 317T-3 PN/DP chính là "bộ não" chuyên dụng được Siemens thiết kế để xử lý các tác vụ phức tạp về Motion Control. Với sự kết hợp hoàn hảo giữa PLC và công nghệ điều khiển chuyển động tích hợp, đây là lựa chọn hàng đầu cho các nhà máy hiện đại.
1. Tổng quan về CPU 317T-3 PN/DP

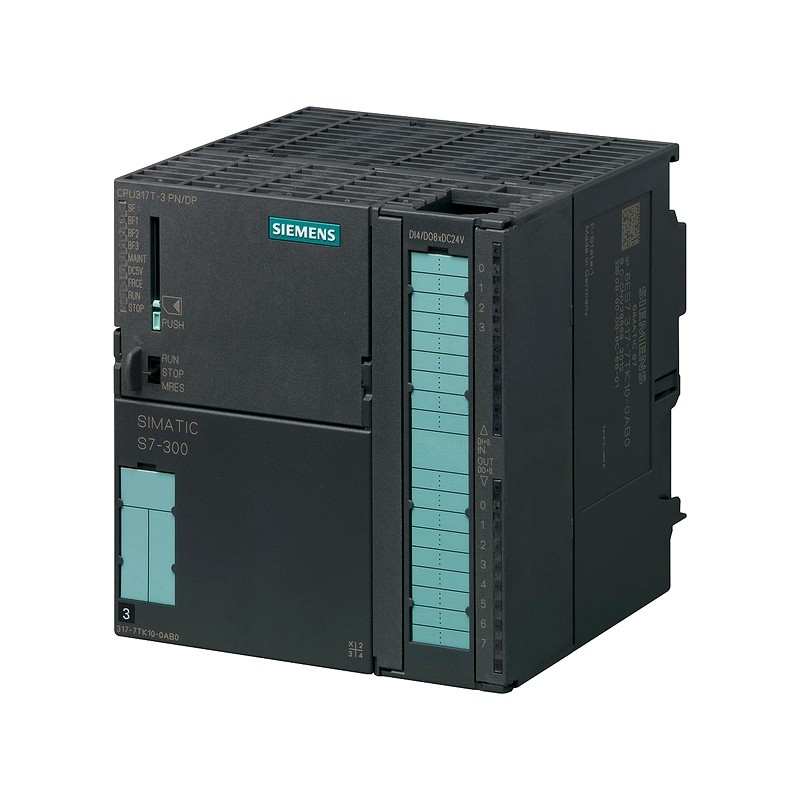

CPU 317T-3 PN/DP (Mã sản phẩm: 6ES7317-7TK10-0AB0) thuộc dòng SIMATIC S7-300 Technology. Chữ "T" trong tên gọi đại diện cho "Technology", cho thấy đây là dòng CPU được tích hợp sẵn các hàm công nghệ để điều khiển các trục (Axes) một cách mượt mà mà không cần thêm module điều khiển vị trí rời.
2. Thông số kỹ thuật ấn tượng
Sở hữu cấu hình mạnh mẽ, CPU 317T-3 PN/DP đáp ứng các bài toán điều khiển từ trung bình đến lớn:
Bộ nhớ làm việc (Work memory): 1024 KB.
Giao tiếp tích hợp:
Cổng 1: MPI/DP (lên đến 12 Mbit/s).
Cổng 2: PROFIBUS DP.
Cổng 3: PROFINET với switch 2 cổng (hỗ trợ truyền thông Ethernet tốc độ cao).
Thời gian xử lý: Cực nhanh, chỉ khoảng 0.025 µs cho các lệnh bit.
Yêu cầu đi kèm: Cần có Micro Memory Card (MMC) và Front connector 40-pin để hoạt động.
3. Những ưu điểm vượt trội của dòng Technology CPU
Tích hợp Motion Control mạnh mẽ
CPU 317T cho phép thực hiện các chức năng đồng bộ hóa trục, cam đĩa (Electronic camming), và điều khiển vị trí chính xác ngay trong chương trình PLC. Điều này giúp giảm bớt chi phí mua sắm các module điều khiển trục chuyên dụng.
Kết nối đa dạng và linh hoạt
Với 3 cổng giao tiếp (MPI, DP, và PN), thiết bị dễ dàng kết nối với các hệ thống HMI, biến tần (Inverter), Drive điều khiển Servo và các thiết bị ngoại vi khác qua mạng PROFIBUS hoặc PROFINET một cách đồng bộ.
Khả năng mở rộng và độ bền cao
Thiết kế dạng module đặc trưng của dòng S7-300 giúp CPU 317T dễ dàng lắp đặt thêm các module I/O hoặc module chức năng khác tùy theo nhu cầu thực tế, đảm bảo tính bền bỉ trong môi trường công nghiệp khắc nghiệt.
4. Ứng dụng thực tế của PLC S7-300 CPU 317T
Sản phẩm là lựa chọn lý tưởng cho các ứng dụng yêu cầu độ chính xác cao như:
Máy đóng gói bao bì: Cần sự đồng bộ giữa các trục kéo màng và cắt.
Hệ thống Robot & Pick and Place: Điều khiển cánh tay robot lấy và đặt sản phẩm.
Máy in và máy dệt: Đòi hỏi tốc độ cao và kiểm soát lực căng chính xác.
Dây chuyền lắp ráp tự động: Quản lý hàng loạt các trục chuyển động phức tạp.
5. Lưu ý khi chọn mua và sử dụng
Phụ kiện bắt buộc: Đừng quên trang bị MMC có dung lượng phù hợp vì CPU này không có bộ nhớ lưu trữ chương trình bên trong.
Phần mềm lập trình: Yêu cầu phần mềm STEP 7 tích hợp thêm gói S7-Technology để cấu hình các chức năng Motion.
Hàng chính hãng: Nên chọn mua tại các đơn vị uy tín để đảm bảo chất lượng, có đầy đủ giấy tờ CO/CQ và hỗ trợ kỹ thuật sau bán hàng.
